產品概述
PRODUCT OVERVIEW
活性炭吸脫附 + CO 催化燃燒一體機，是針對低濃度、大風量有機廢氣（VOCs）的組合式治理設備。常溫下活性炭把大風采氣中的 VOCs 吸附濃縮；飽和后用熱風脫附，把廢氣濃縮成小風量、高濃度氣流，再送入 CO 催化燃燒爐低溫氧化分解為二氧化碳和水，燃燒熱量回收用于脫附。
「大風量吸附、小風量燃燒」的組合，把運行能耗壓到很低；設備按小、中、大三種模塊系列化（Z8 ~ Z110 共 10 個機型），按車間風量直接選型或拼裝擴容。
- 適用行業：噴漆涂裝、印刷包裝、化工、電子、橡塑、制鞋、家具等。
- 適用廢氣：低濃度、多組分、間歇或連續排放的 VOCs 有機廢氣。
- 處理風量：8,000 ~ 160,000 m³/h（Z8 ~ Z110 系列）。
技術原理
TECHNICAL PRINCIPLE
設備由活性炭吸附箱、脫附風機與 CO 催化燃燒爐三部分組成，吸附與脫附交替進行、在線切換，形成「吸附 — 脫附 — 催化氧化」的能量閉環：
三個核心環節
- 吸附：常溫大風量廢氣穿過活性炭床層，VOCs 被捕集，凈化后達標排放。
- 脫附：活性炭接近飽和后，用熱風把吸附的 VOCs 脫出，得到小風量高濃度廢氣。
- 催化氧化：高濃廢氣在 CO 爐催化劑床層內低溫氧化分解，燃燒放熱又回用于脫附加熱。
與 RTO、RCO 的關系：三款設備面向不同濃度工況——低濃度大風量優先選本組合機，中低濃度連續排放選 RCO，中高濃度選 RTO；進口濃度達到 2,000 mg/m³ 以上時可維持自燃運行。

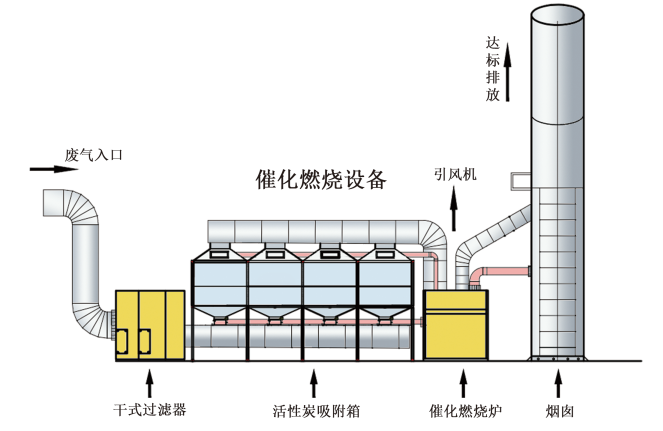

工藝流程
PROCESS FLOW
廢氣經收集與預處理后進入組合機，整體流程如下：
| 序號 | 工序 | 作用 |
|---|---|---|
| 1 | 廢氣收集 | 集氣罩 / 管道把車間廢氣集中輸送 |
| 2 | 預處理 | 初中效過濾箱濾除粉塵、漆霧，保護活性炭床層 |
| 3 | 常溫吸附 | 主風機送風入活性炭箱，VOCs 被吸附，凈化氣達標排放 |
| 4 | 在線脫附 | 脫附風機送入熱風，脫出濃縮廢氣，吸附箱輪換使用 |
| 5 | 催化氧化 | 濃縮廢氣在 CO 爐內催化劑床層氧化分解為 CO? 和 H?O |
| 6 | 熱量回用 | 燃燒高溫氣流換熱后用于脫附，間歇補償加熱即可 |
| 7 | 達標排放 | 凈化氣經煙囪排放，可接入在線監測 |
產品特點
PRODUCT FEATURES
- 可處理復雜成分的低濃度 VOCs，凈化產物為 CO? 和 H?O，無二次污染。
- 在線脫附、雙箱輪換，滿足連續排放要求，不停機治理。
- 「大風量吸附、小風量燃燒」，熱量回用于脫附，間歇性補償加熱，節能減耗。
- 進口濃度 2,000 mg/m³ 以上時可維持自燃運行，基本不耗燃料。
- 催化劑使用壽命長，活性炭裝填方便、更換簡單，日常維護成本低。
- 自動化控制程度高，多重安全保護措施與異常報警系統。
產品參數
SPECIFICATIONS
機型系列（Z8 ~ Z110，脫附風機全系列統一為 Y6-30-5.4C-3KW；廠家參數表注明僅供參考，具體配置以工程設計方案為準）：
| 型號 | 適用風量(m³/h) | 主風機 | 吸附箱尺寸 | CO爐 | 裝填量(m³) |
|---|---|---|---|---|---|
| Z8 | 8,000 ~ 12,000 | 1710×1810×1330 | 4-72-6C-11KW | 1350×1100×2720 | 3.26 |
| Z16 | 16,000 ~ 24,000 | 1710×1810×1330 | 4-72-7C-15KW | 1350×1100×2720 | 4.89 |
| Z12 | 12,000 ~ 18,000 | 2110×2110×1330 | 4-72-6C-15KW | 1350×1300×2780 | 4.8 |
| Z24 | 24,000 ~ 36,000 | 2110×2110×1330 | 4-72-10C-30KW | 1350×1300×2780 | 7.2 |
| Z36 | 36,000 ~ 54,000 | 2110×2110×1330 | 4-72-12C-45KW | 1350×1300×2780 | 9.6 |
| Z48 | 48,000 ~ 72,000 | 2110×2110×1330 | 4-72-12C-55KW | 1350×1250×2780 | 12 |
| Z60 | 60,000 ~ 90,000 | 2110×2110×1330 | 4-72-12C-75KW | 1350×1300×2780 | 14.4 |
| Z70 | 70,000 ~ 110,000 | 2810×2310×1330 | 4-72-14C-75KW | 1550×1350×2780 | 17.8 |
| Z90 | 90,000 ~ 130,000 | 2810×2310×1330 | 4-72-16C-110KW | 1550×1350×2780 | 21.3 |
| Z110 | 110,000 ~ 160,000 | 2810×2310×1330 | 4-72-16C-160KW | 1550×1350×2780 | 24.9 |
常規技術參數
| 項目 | 單位 | 參數范圍 |
|---|---|---|
| 處理對象 | — | 低濃度、多組分 VOCs 有機廢氣（苯系物、酯類、酮類、醇類等） |
| 處理風量 | m³/h | 8,000 ~ 160,000 |
| 自燃運行濃度 | mg/m³ | 2,000 以上可維持自燃 |
| 凈化效率 | % | 待補 |
| 脫附溫度 | ℃ | 待補 |
| 活性炭類型 | — | 待補（蜂窩炭 / 顆粒炭按工況定） |
| 控制方式 | — | 待補 |
| 占地面積 | ㎡ | 待補 |
適用范圍
APPLICATION
組合機面向低濃度、大風量工況，是噴漆、印刷、化工等行業 VOCs 達標治理的主流配置之一：
| 行業 | 典型廢氣 | 推薦配置 |
|---|---|---|
| 家具 / 五金涂裝 | 漆霧、苯系物、酯類 | 干式過濾 + 吸附脫附 + CO |
| 印刷包裝 | 醇類、酯類低濃度 | 預處理 + 吸附濃縮 + CO |
| 化工 / 橡塑 | 多組分有機溶劑 | 吸附脫附 + CO（活性炭按組分匹配） |
| 電子制造 | 異丙醇、清洗劑低濃度 | 預處理 + 吸附濃縮 + CO |
| 制鞋 / 箱包 | 膠粘劑揮發物 | 干式過濾 + 吸附脫附 + CO |
選型須知：① 進氣需先過濾除粉塵、漆霧，防止活性炭微孔堵塞；② 活性炭裝填量按風量與濃度設計（Z8 ~ Z110 對應 3.26 ~ 24.9 m³），飽和后及時更換或再生；③ 混合廢氣按1/4 爆炸下限控制進氣濃度，保障系統安全。
