產品詳情
產品概述
PRODUCT OVERVIEW
凈化效率99% 熱回收效率95% 能應對復雜氣體 無二次污染 智能變頻節約成本

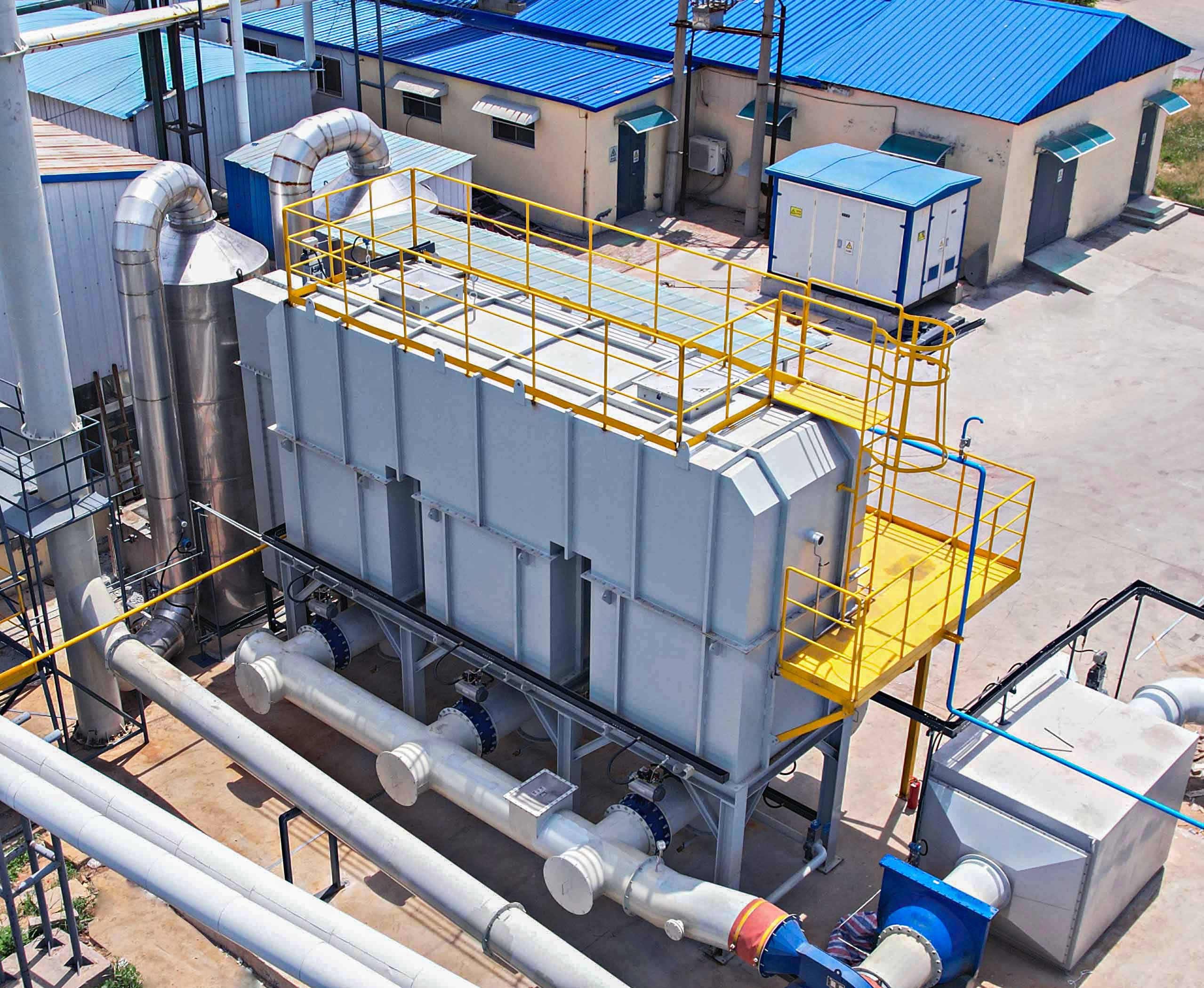

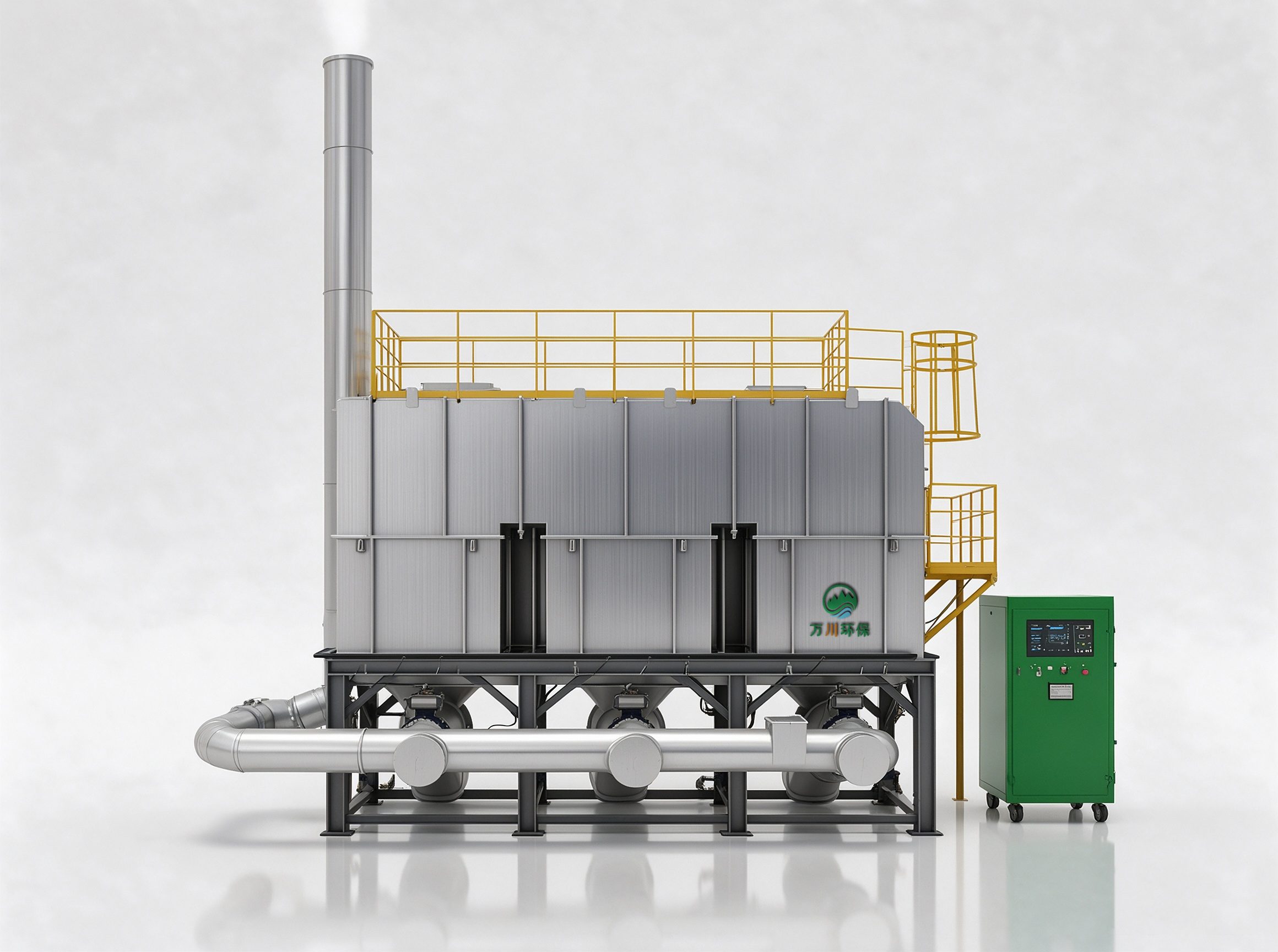

RTO 蓄熱式焚燒爐（Regenerative Thermal Oxidizer）是一種用于處理中高濃度、復雜組分有機廢氣的環保設備。它通過蓄熱陶瓷體回收廢氣氧化分解時釋放的熱量，把運行能耗壓到最低。
RTO 蓄熱式焚燒爐是在高溫下將廢氣中的有機物（VOCs）氧化成對應的二氧化碳和水，從而凈化廢氣，并回收廢氣分解時釋放出的熱量。三室 RTO 廢氣分解效率達到 99% 以上，熱回收效率達到 95% 以上，可降低運行成本。
- 適用行業：涂裝、印刷、化工、制藥、電子、橡膠、家具等。
- 適用廢氣：苯系物、酯類、酮類、醇類、酚類等多組分有機廢氣。
- 處理風量：標準機型 RTO100~RTO400，覆蓋 10,000 ~ 40,000 m³/h，可按工況定制。
技術原理
TECHNICAL PRINCIPLE

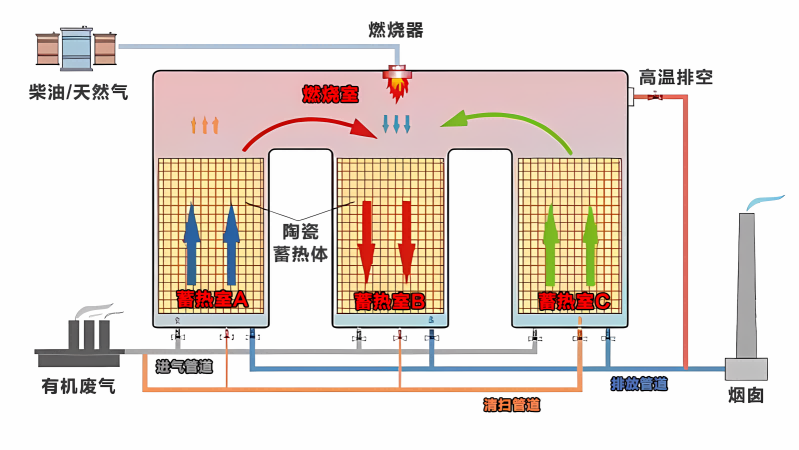

RTO 蓄熱式焚燒技術原理是把有機廢氣加熱到 760℃ 以上，使廢氣中的 VOCs 氧化分解成二氧化碳和水。氧化產生的高溫氣體流經特制的陶瓷蓄熱體，使陶瓷體升溫而「蓄熱」，此「蓄熱」用于預熱后續進入的有機廢氣，從而節省廢氣升溫的燃料消耗。
三個核心環節
- 預熱：廢氣先經過蓄熱室，被上一周期的高溫陶瓷體加熱到接近氧化溫度。
- 氧化：在燃燒室內 760~850℃ 停留 1.2~2.0 秒，VOCs 分解為 CO? 和 H?O。
- 熱回收：凈化后的高溫氣體流經另一側蓄熱室，把熱量儲存下來供下一周期使用。
三室 RTO 通過切換閥交替切換氣流方向，實現連續、穩定、低能耗運行；熱回收效率可達 95% 以上。
工藝流程
PROCESS FLOW
廢氣經預處理后進入 RTO 系統，整體流程如下：
| 序號 | 工序 | 作用 |
|---|---|---|
| 1 | 廢氣收集 | 集氣罩 / 管道把車間有組織廢氣集中輸送 |
| 2 | 預處理 | 除塵、除霧、除漆霧，保護蓄熱陶瓷不被堵塞 |
| 3 | 風機增壓 | 變頻風機提供系統所需壓力 |
| 4 | 蓄熱預熱 | 陶瓷蓄熱體把廢氣預熱至接近氧化溫度 |
| 5 | 高溫氧化 | 760~850℃ 燃燒分解 VOCs |
| 6 | 熱回收 | 凈化氣經蓄熱室回收熱量后排放 |
| 7 | 達標排放 | 經煙囪高空達標排放，可接入在線監測 |
產品特點
PRODUCT FEATURES
01
VOCs 分解效率 ≥ 99%，熱回收效率 ≥ 95%，凈化充分
02
高濃度工況可自持運行，無需或僅需少量補充燃料
03
產物為二氧化碳和水，不產生廢水廢渣，無二次污染
04
預處理加可反吹結構防堵塞，延長陶瓷蓄熱體壽命
05
PLC 全自動運行，溫度、壓差、切換閥狀態實時監控
06
超溫報警、泄壓、旁通、急停多重安全保護
產品參數
SPECIFICATIONS
以下為 RTO 標準機型系列，實際以工程設計方案為準：
| 型號 | RTO100 | RTO150 | RTO200 | RTO250 | RTO300 | RTO400 |
|---|---|---|---|---|---|---|
| 處理氣量（m³/h） | 10,000 | 15,000 | 20,000 | 25,000 | 30,000 | 40,000 |
常規技術參數
| 項目 | 單位 | 參數范圍 |
|---|---|---|
| 處理風量 | m³/h | 10,000 ~ 40,000（標準機型） |
| 燃燒室溫度 | ℃ | 760 ~ 850 |
| 廢氣停留時間 | s | 1.2 ~ 2.0 |
| VOCs 去除率 | % | ≥ 99 |
| 熱回收效率 | % | ≥ 95 |
| 蓄熱陶瓷 | — | 蜂窩陶瓷 / 陶瓷鞍環 |
| 切換周期 | s | 60 ~ 120 |
| 設備外殼材質 | — | Q235B 碳鋼 + 內襯保溫 |
| 保溫層厚度 | mm | 200 ~ 250 |
| 控制方式 | — | PLC + 觸摸屏（可選遠程） |
| 燃料類型 | — | 天然氣 / LPG / 柴油 |
| 壓力損失 | Pa | ≤ 3,000 |
| 處理對象 | — | 三苯、醇、醚、醛、酚、酮、酯等 VOCs（混合廢氣按 1/4 爆炸下限控制） |
| 自持燃燒濃度 | g/m³ | VOCs ＞ 1.5；醇、酯類 ＞ 2.5 |
適用范圍
APPLICATION
RTO 蓄熱式焚燒爐廣泛適用于中高濃度、多組分、不宜直接回收的有機廢氣治理場景：
| 行業 | 典型廢氣 | 推薦配置 |
|---|---|---|
| 汽車 / 五金涂裝 | 苯系物、酯類、漆霧 | 預處理 + 三室 RTO |
| 印刷包裝 | 醇類、酯類、酮類 | 沸石轉輪濃縮 + RTO |
| 化工制藥 | 多組分有機溶劑 | 三室 RTO |
| 電子半導體 | 異丙醇、丙酮、清洗劑 | 沸石轉輪 + RTO |
| 橡膠制品 | 烷烴、芳香烴、含硫化合物 | 預處理 + RTO |
| 家具制造 | 甲苯、二甲苯、酯類 | 干式過濾 + 三室 RTO |
濃度偏低（< 500 mg/m³）時建議先做沸石轉輪濃縮，再進 RTO，可顯著降低設備規格與運行能耗。
獲取方案與報價
請提供廢氣種類、處理風量、廢氣濃度與執行排放標準，萬川環保工程師會為您評估工藝適用性，免費出具 RTO 蓄熱式焚燒爐設備選型建議、治理方案與投資報價。
咨詢熱線：0769-22627330
手機 / 微信：15876993318
相關內容
- 旋轉式 RTO——同族蓄熱式焚燒工藝，旋轉閥連續切換，氣流平穩、占地更小。
- RCO 蓄熱式催化燃燒——同族工藝增設催化劑床層，氧化溫度更低，適合中低濃度連續排放。
- 沸石轉輪——低濃度大風量廢氣先濃縮再進 RTO，顯著降低設備規格與燃料消耗。
